PFES3D-45 3D Yazıcı Filament Ekstrüzyon Hattı, 3D Baskı Filament Ekstrüzyon Makinesi

          PFES3D-45 3D Yazıcı Filament Ekstrüzyon Hattı, 3D Baskı Filament Ekstrüzyon Makinesi

     3D yazıcı filament ekstrüzyon makinesi, 3D baskı için özel filament üretimi, malzeme denemeleri ve geri dönüşüm girişimleri gibi çeşitli uygulamalara sahip çok yönlü bir araçtır. Ana uygulamalar şunlardır:

Yığın Üretim: Ticari 3D baskı operasyonlarından gelen daha yüksek talebi karşılayarak filamentin büyük ölçekli üretimini sağlar.
Özelleştirme: Üreticilerin belirli renk ve özelliklere sahip özel filamentler oluşturmalarını sağlayarak prototipleme ve küçük ölçekli üretimde inovasyonu teşvik eder.
Araştırma ve Geliştirme: Malzeme biliminde test ve inovasyon için deneysel filament türlerinin üretimini sağlayarak Ar-Ge'yi destekler.
Piyasa Arzı: Hobi sahiplerinden endüstriyel kullanıcılara kadar çeşitli kullanıcılar için bulunabilirliği sağlayarak piyasaya istikrarlı bir filament arzı sağlar.

     3D Yazıcı Filament Makinelerimiz, filament üretim teknolojisinin ön saflarında yer almaktadır. Hassasiyet ve verimlilik için tasarlanan bu makineler, 3D baskı uygulamalarında kullanılan yüksek kaliteli filamentlerin üretimi için ideal bir seçimdir.
Temel Özellikler:
Çok Yönlü Filament Türleri: Makinelerimiz PLA, ABS, PETG, TPU ve daha fazlası dahil olmak üzere çok çeşitli filament malzemeleri üretebilir ve çeşitli 3D baskı ihtiyaçlarını karşılar.
Özelleştirilebilir Filament Boyutları: Ayarlanabilir ayarlar ile makinelerimiz, belirli baskı gereksinimlerini karşılamak için çeşitli çaplarda ve toleranslarda filament üretimine olanak tanır.
Gelişmiş Ekstrüzyon Teknolojisi: En son teknoloji ekstrüderler ve hassas kontrollerle donatılmış makinelerimiz, tutarlı filament kalitesi ve çap doğruluğu sağlar.

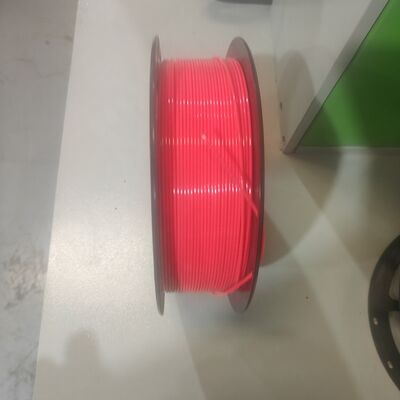

Verimli Soğutma ve Sarma: Sistemlerimiz, düzgün filament şekli ve makaralara pürüzsüz sarım ile sonuçlanan verimli soğutma ve sarma mekanizmalarına sahiptir.
Kalite Güvencesi: Filament kalitesini ve baskı doğruluğunu garanti etmek için üretim sürecine sıkı kalite kontrolleri entegre edilmiştir.

     PFES3D-45 baskı filament ekstrüzyon hattı, ABS/PLA/HIPS/PETG/NYLON/PC gibi normal sıcaklık malzemeleri için uygundur.

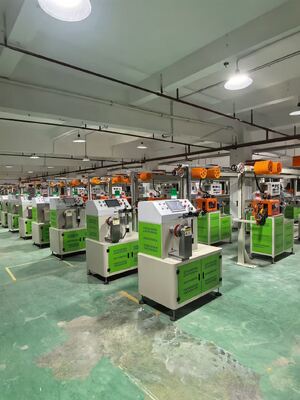

Üretim hattı, yüksek hassasiyetli ekstrüder, yüksek kaliteli alaşım çelik kalıp, sabit sıcaklık su tankı, servo çekici, otomatik depolama hat rafı ve otomatik sarma cihazından oluşur. Bu üretim hattı serisi, kullanımı kolay ve hızlı olan PID kapalı döngü kontrolü ve PLC kontrol programını benimser.

     3D yazıcı filament ekstrüzyon makinesi, kararlı tolerans ve düzgün sarım özellikleriyle ABS, PLA, PC, PA, pet, PETG, Pei, PVA, peek ve diğer 3D malzemeleri yapmak için uygundur. Bu filament ekstrüder üreticisi, yığın üretim için ekonomiktir.
     Uygulama Alanları: 3D baskı en son baskı teknolojisidir. 3D yazıcılara olan talebin artmasıyla birlikte, 3D baskı filamentleri büyük pazar potansiyeline sahiptir ve öncelikli olarak 3D yazıcılarda kullanılır. Başlıca 1,75 ila 3,0 mm çap aralığında ABS, PLA, PETG ve TPU gibi 3D baskı filamentleri üretiyoruz. Çap toleransı ±0,03 mm içinde kontrol edilebilir ve ekstrüzyon hızı dakikada 30 ila 180 metre arasında değişir, bu da düzgün filament yerleşimini sağlar.
Temel Teknik Parametreler: 2.1 Vida çapı: Ø45 mm 2.2 Uzunluk-çap oranı (L/D): 28:1 2.3 Vida hızı: 0–100 rpm (otomatik değişken frekanslı hız kontrolü) 2.4 Ekstrüzyon çıktısı: 25–30 kg/saat 2.5 Üretim hattı hızı: 30–180 m/dak (düz tel hizalaması ile) 2.6 Merkez yüksekliği: 1,1 metre (yukarı, aşağı, sola ve sağa ayarlanabilir) 2.7 Üretim hattı boyutları: Uzunluk 15 m × Genişlik 2,5 m × Yükseklik 2,5 m 2.8 Üç fazlı voltaj: 380 V, 3 fazlı, 50 Hz 2.9 Toplam güç: 50 kW; gerçek ortalama güç tüketimi: 20 kWh/saat
Atölye gereksinimleri: 3.1 Atölye boyutları (U × G × Y): 25 m × 5 m × 3,5 m (önerilen taban alanı 300 metrekare veya daha fazla; zemin düz olmalıdır) 3.2 Sıcaklık ≤ 50 °C, nem ≤ %95 3.3 Güç kaynağı: üç fazlı beş telli sistem (yani üç canlı tel, bir nötr tel ve bir toprak teli), 380 V, 50 Hz 3.4 Atölye, 2 metreküplük soğutma suyu tankı, bir hava kompresörü, dişli yağı ve 5 çekirdekli bir kablo ile donatılmış olmalıdır.



PFES3D-45 tek vidalı ekstrüder:
Isıtma gücü: 10 kW;
Fan gücü: 0,5 kW;
Motor gücü: 11 kW;
Kurutma hunisi: 6,75 kW;
Ekstrüzyon kalıbı: 2 kW;
Sıcaklık kontrollü su tankı: 12,5 kW;
Soğutma suyu tankı: 0,9 kW;
Sıcak hava üfleyici: 0,75 kW;
Çift silindirli kauçuk çekme ünitesi: 1,5 kW;
Çift yönlü lazer çap ölçüm cihazı - Tel depolama rafı: 0,4 kW;
Tek istasyonlu servo sarıcı: 2 kW;
Ekipmanın toplam kurulu gücü: yaklaşık 50 kW;
Normal üretim sırasında elektrik tüketimi: yaklaşık 10–15 kW

Ekipman Şartnamesi

I.Paslanmaz Çelik 50 kg Kurutucu:1 Adet
1. Kapasite: 50 kg
2. Isıtma gücü: 6 kW
3. Fan gücü: 0,75 kW
4. Ağırlık: 90 kg
5. Toz kalıntısının ısıtma elemanının tabanında birikmesini önleyen benzersiz eğimli sıcak hava kanalı tasarımına sahiptir, bu da yanmaya neden olabilir.
6. Tambur ve iç bileşenler tamamen paslanmaz çelikten yapılmıştır.
7. Tambur, tabandan ayrılabilir olup, kolay temizlik ve hızlı malzeme değişimi sağlar.
8. Hassas sıcaklık kontrolü için orantılı sapma göstergeli sıcaklık kontrol cihazı ile donatılmıştır.
Çift aşırı ısınma koruma sistemi, insan hatası veya mekanik arızadan kaynaklanan kazaların riskini azaltır.
II.PFES3D-45 Tek Renkli 3D Filament Ekstrüder: Bir
set

1. Vida çapı: Ø45mm
3. Tel depolama makaraları: ABS tel depolama makaraları, 11 + 12 adet
3. Vida tipi: PLA, PEDG, ABS ve TPU için evrensel
4. Vida ve varil, yüksek kaliteli 38CrMoAlA nitrürlü çelikten üretilmiştir ve nitrürleme işleminden geçmiştir. Nitrürlü sertlik: vida ≥
740 HV; varil ≥ 940 HV. Nitrürleme derinliği: vida
0,4–0,6 mm, varil: 0,6–0,7 mm; her iki durumda da gevreklik
2. Sınıftır.
5. Gövde alaşım döküm çelikten yapılmıştır; üst ve alt gövdeler arasındaki temas yüzeyleri
hassas taşlanmıştır. Dişliler 40Cr'den yapılmış ve normalleştirme,
tempering ve sertleştirme ısıl işleminden geçirilmiş, ardından dişli yüzeyi taşlama yapılmıştır,
Ra 0.8 yüzey pürüzlülüğü elde edilmiştir. Darbe emilimi,
aşınma direnci ve düşük gürültü seviyeleri sunarlar.
6. Dişli kutusu: Dişli kutusu (Bruker)
7. Motor gücü: 11 kW motor
8. Kontrol yöntemi: Değişken frekans kontrolü (Haipumonte)
9. Sıcaklık kontrol bölgeleri: 1,8 kW × 6 bölge
10. Soğutma bölgeleri: 120 W × 4 bölge
11. Isıtma halkaları: Paslanmaz çelik ısıtma halkaları
12. Katı hal röleleri: Yangming
13. PLC: Xinjie – 1 set
14. Sıcaklık kontrol modülü: Xinjie – 1 set
15. Alüminyum alaşımlı konsol kontrol kutusu: 1 adet
III.Hassas S136 ekstrüzyon kalıbı: bir set
1. Kalıp malzemesi: S136, ayna yüzeyli
2. Kısa runner, ölü köşe yok; bitmiş ürünler pürüzsüz bir yüzeye

sahiptir, siyah nokta gibi kusurlar yoktur ve hassas boyutsal doğruluk

3. 2,5 × 3,0 kalıp kafaları ile donatılmıştır: her biri bir set

4. Kalıp kafaları müşteri gereksinimlerini karşılamak üzere özelleştirilebilir

IIII.304 paslanmaz çelik sıcak su tankı: 1 set

1. Uzunluk: 4 m

2. Sıcak su tankı uzunluğu: 2 m



3. Ilık su tankı uzunluğu: 2 m

4. Tank malzemesi: 304 paslanmaz çelik, kalınlık: 1,5 mm

5. Tank taban çerçevesi: 1 adet (toz boyalı)

6. Malzeme: Q235 çelik (kaynaklı)

7. 304 sıcak su sirkülasyon sistemi: 2 set

8. Paslanmaz çelik su pompası gücü: 120 W × 2 adet (Yeni Bölgeler)

9. Isıtma ünitesi: 1 set

10. Isıtma gücü: 12 kW

11. Frenli tekerlekler: 4

12. Analog kadranlı sıcaklık göstergeleri: 2

13. Seramik kablo rakorları ile donatılmıştır

V.304 paslanmaz çelik soğutma tankı: bir set

1. Tank uzunluğu: 4 m

2. Tank malzemesi: 304 paslanmaz çelik, kalınlık: 1,5 mm



3. Tank taban çerçevesi: 1 adet (toz boyalı)

4. Malzeme: Q235 çelik (kaynaklı)

5. 304 soğuk su sirkülasyon sistemi: 1 set

6. Pompa gücü: 120 W × 1 adet (Yeni Dünya)

7. İki kademeli su üfleyici: 1 adet (hava kompresörü müşteri tarafından sağlanacaktır)

8. Seramik kablo rakorları ile donatılmıştır

VI.Çap ölçer: 1 set

1. Marka: Raist

2. Gerçek zamanlı çevrimiçi izleme sistemi



3. Ölçüm doğruluğu: 0,001 mm

Ölçüm aralığı: 0,200 mm–10,00 mm

VII.Çift silindirli kauçuk çekme ünitesi + sıcak hava üfleyici: bir set

1. Çekme yöntemi: çift silindirli çekme

2. Çekme silindiri malzemesi: ithal kauçuk


3. Ayarlama yöntemi: 304 paslanmaz çelik sonsuz vida ile dikey ayarlama

4. Tahrik yöntemi: senkron kayış tahriki

5. Çekiş gücü: 1,5 kW servo motor

6. Hız kontrolü: PLC kontrolü

7. Çekiş hızı: 0–300 m/dak

8. 0,75 kW yüksek basınçlı üfleyici kurutma ünitesi

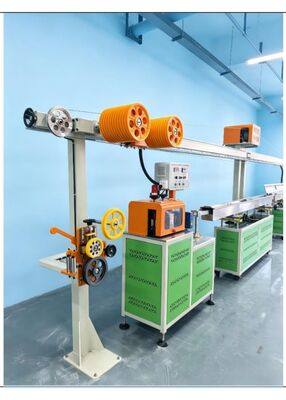

VIII.8 metrelik yatay gerilim teli depolama rafı ve metre sayacı: bir

set

1. Raf uzunluğu: 8 m


2. Yükseklik: 1,97 m

3. Tel depolama makaraları: ABS tel depolama makaraları, 11 + 12 adet

4. Tel depolama uzunluğu: 150 m

5. 400 kW redüktörlü motor

6. 2,5 kg çift şaftlı manyetik toz

Hassas metre sayacı

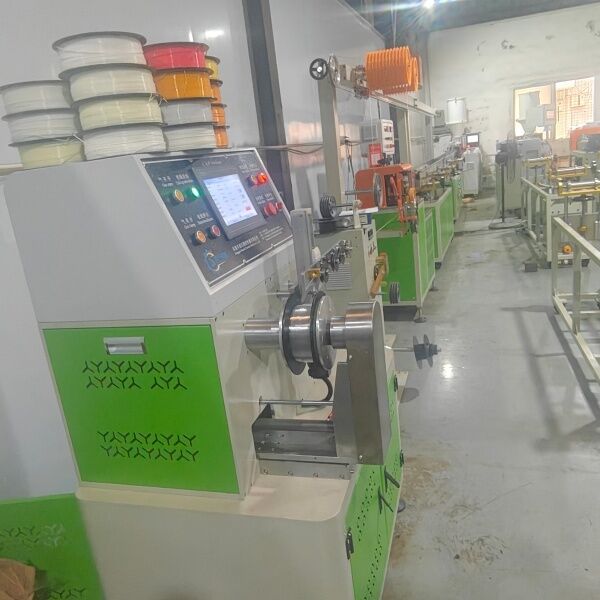

VIIII.Tek istasyonlu servo sarıcı: 1 set

1. Sarma makarası durdurucu: 1 set


2. Konumlandırma kademeli motoru: 1 set

3. Konumlandırma kontrol yöntemi: Leisi kademeli motor kontrolü

4. Mil servo motor 1,5 kW: 1 set

5. Mil kontrol yöntemi: servo kontrol

6. Pnömatik makara değiştirme işlevi, makarasız sarım yapabilir

7. Ayarlanan uzunluğa ulaşıldığında otomatik alarm ve kapanma, ek olarak iplik kopması kapanması

8. Mükemmel stabilite ile kararlı iplik yerleşimi

9. 1–5 kg ağırlığındaki malzeme makaralarıyla uyumludur

Malzeme makarası spesifikasyon depolama işlevi ile donatılmıştır

Vakum Paketleme Makinesi 400G

VV.Renk Karıştırıcı 50 kg


VVI.100 kg kurutma makinesi + malzeme besleyici: 1 adet
