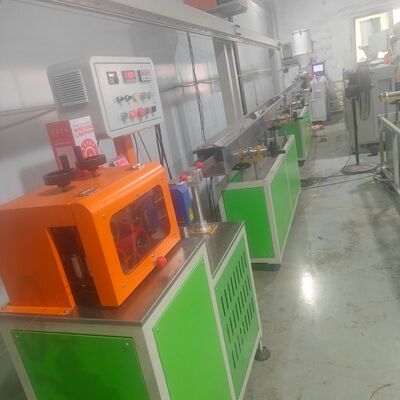

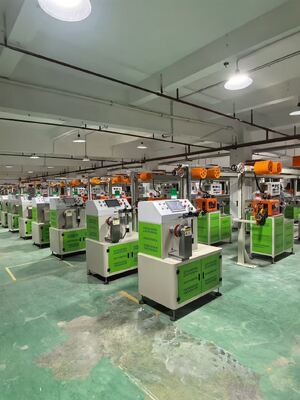

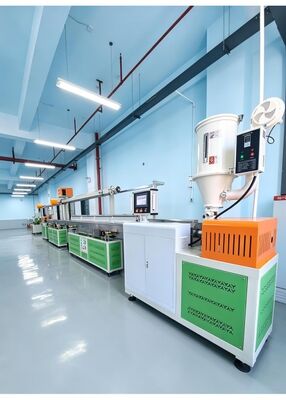

PFES3D-45 3D Yazıcı Filament Sarf Malzemeleri Tek Renkli Ekstrüzyon Makinesi Ekstrüder Üretim Hattı

            PFES3D-45 3D Baskı Filament Tüketim Malzemeleri Tek Renkli Ekstrüder Makinesi Ekstrüder Üretim hattı

3 boyutlu yazıcı filament ekstrüde makinesi, ABS, PLA, PC, PA, PETG, PEI, PVA, peek ve diğer 3 boyutlu malzemelerin yapımı için uygundur.Bu filament ekstrüder üreticisi seri üretim için ekonomiktir.
Uygulama Alanları: 3 boyutlu baskı en son baskı teknolojisidir. 3 boyutlu yazıcılara artan talep ile birlikte, 3 boyutlu baskı filamentleri büyük pazar potansiyeline sahiptir ve öncelikle 3 boyutlu yazıcılarda kullanılır.Biz öncelikle ABS gibi 3D baskı filamentleri üretiyoruz., PLA, PETG ve TPU, çapları 1,75 ila 3,0 mm arasında değişir.Filamentlerin düzgün bir şekilde yerleştirilmesini sağlamak.
Ana teknik parametreler: 2.1 vida çapı: Ø45 mm 2.2 Uzunluk/dayat oranı (L/D): 28:1 2.3 vida hızı: 0 ̊100 rpm (otomatik değişken frekanslı hız kontrolü) 2.4 Ekstrüzyon çıkışı:25-30 kg/h 2.5 Üretim hattı hızı: 30~180 m/min (düzgün iplik hizasıyla) 2.6 Merkezi yüksekliği: 1,1 metre (yukarı, aşağı, sol ve sağa ayarlanabilir) 2.7 Üretim hattı boyutları: Uzunluk 15 m × Genişlik 2.5 m × Yükseklik 2.5 m 2.8 Üç fazlı voltaj: 380 V, üç fazlı, 50 Hz 2.9 Toplam güç: 50 kW; gerçek ortalama güç tüketimi: 20 kWh/saat
Atölye gereksinimleri: 3.1 Atölye boyutları (L × W × H): 25 m × 5 m × 3,5 m (önerilen zemin alanı 300 metrekare veya daha fazla; zemin düz olmalıdır) 3.2 Sıcaklık ≤ 50 °C,% 95'e kadar nem 3.3 Güç kaynağı: üç fazlı beş tel sistemi (yani üç elektrikli tel, bir nötr tel ve bir toprak tel), 380 V, 50 Hz 3.4 Atölyede 2 metreküp soğutma suyu tankı bulunmalıdır.Bir hava kompresörü, dişli yağı ve 5 çekirdekli kablo



PFES3D-45 tek vidalı ekstrüder:
Isıtma gücü: 10 kW;
Fan gücü: 0,5 kW;
Motor gücü: 11 kW;
Kurutma hoperi: 6,75 kW;
Ekstrüzyon ölçeği: 2 kW;
Sıcaklığı kontrol edilen su tankı: 12,5 kW;
Soğutma suyu tankı: 0,9 kW;
Sıcak hava üfleyicisi: 0,75 kW;
Çift rulolu kauçuk çekme ünitesi: 1,5 kW;
İki yönlü lazer çapı ölçüm cihazı - Tel depolama rafı: 0,4 kW;
Tek istasyonlu servo sargı: 2 kW;
Ekipmanın toplam kurulu gücü: yaklaşık 50 kW;
Normal üretim sırasında elektrik tüketimi: yaklaşık 10 ̇15 kW

Ekipmanın özellik sayfası

I. Paslanmaz çelik 50 kg kurutucu: 1 birim
1Kapasite: 50 kg
2Isıtma gücü: 6 kW
3Fan gücü: 0.75 kW
4Ağırlık: 90 kg
5Toz kalıntılarının toplanmasını önlemek için benzersiz bir kıvrımlı sıcak hava kanal tasarımı vardır.
Yanmaya neden olabilecek ısıtma elemanının tabanı.
6Davul ve iç bileşenlerin hepsi paslanmaz çelikten yapılmış.
7. Davul, kolay temizlemeyi ve malzemelerin hızlı değiştirilmesini kolaylaştıran tabanından çıkarılabilir.
8Temperatür kontrolü için orantılı sapma gösteren bir sıcaklık denetleyicisi ile donatılmıştır.
Çifte bir aşırı ısı koruma sistemi kaza riskini azaltır
İnsan hatası ya da mekanik arıza yüzünden.

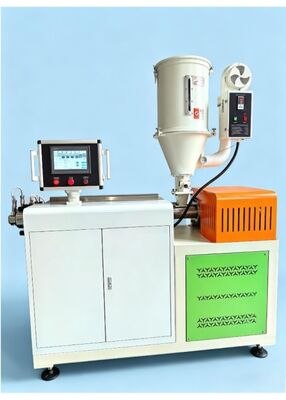

II.PFES3D-45 Monochrome 3D Filament Ekstrüder: Bir
bir dizi
1. vida çapı: Ø45mm
2Uzunluk/diametre oranı (L/D): 28:1
3. vida tipi: PLA, PEDG, ABS ve TPU için evrensel
4. vida ve namlu yüksek kaliteli 38CrMoAlA nitridden üretilmiştir
Nitridlenmiş sertlik: vida ≥
740 HV; varil ≥ 940 HV. Nitridleme derinliği: vida
0.4·0.6 mm, namlu: 0.6·0.7 mm; kırılganlık
Her iki durumda da 2. derece.
5. Koruma alaşımlı dökme çelikten yapılmıştır; üst ve alt korumalar arasındaki temas yüzeyleri
Dövizler 40Cr'den yapılmış ve normalleştirilmeye maruz kalmıştır.
kalınlaştırma ve söndürme ısı işlemi, ardından dişli yüzünün öğütülmesi,
Ra 0'luk bir yüzey kabalığına neden olur.8Şok emicilik sağlarlar.
giyim direnci ve düşük gürültü seviyeleri.
6Düğme Kutusu: Düğme Kutusu (Bruker)
7Motor gücü: 11 kW motor
8Kontrol yöntemi: Değişken frekans kontrolü (Haipumonte)
9- Sıcaklık kontrol bölgeleri: 1.8 kW × 6 bölge
10Soğutma bölgeleri: 120 W × 4 bölge
11Isıtma halkaları: Paslanmaz çelik ısıtma halkaları
12Katı durumlu röleler:
13PLC: Xinjie 1 set
14. Sıcaklık kontrol modülü: Xinjie 1 set
15Alüminyum alaşım kantilever kontrol kutusu: 1 adet

III.Tam S136 ekstrüzyon kalıbı: bir set

1Kalıp malzemesi: S136, ayna kaplama

2Kısa koşucu, ölü köşeler yok; bitmiş ürünler pürüzsüz bir yüzeye sahiptir

Siyah lekeler gibi kusursuz ve hassas boyut doğruluğu

32,5 × 3,0 matris kafaları ile donatılmış: her biri bir set

4. Örtü başları müşteri gereksinimlerini karşılamak için özelleştirilebilir



IIII.304 paslanmaz çelik sıcak su tankı: 1 set

1Uzunluğu: 4 m.

2Sıcak su tankının uzunluğu: 2 m

3Sıcak su tankının uzunluğu: 2 m.

4Tank malzemesi: 304 paslanmaz çelik, kalınlığı: 1.5 mm

5Tank taban çerçevesi: 1 adet (tozla kaplanmış)

6Malzeme: Q235 çelik (saldırılmış)

7. 304 sıcak su dolaşımı sistemi: 2 set

8Paslanmaz çelik su pompası gücü: 120 W × 2 birim (Yeni Bölgeler)

9Isıtma ünitesi: 1 set

10Isıtma gücü: 12 kW

11Frenli makaralar: 4

12Analog numara tipi sıcaklık ölçerleri: 2

13Seramik kablo çubuğu ile donatılmış.



V.304 paslanmaz çelik soğutma tankı: bir set

1Tank uzunluğu: 4 m.

2Tank malzemesi: 304 paslanmaz çelik, kalınlığı: 1.5 mm

3Tank taban çerçevesi: 1 adet (tozla kaplanmış)

4Malzeme: Q235 çelik (saldırılmış)

5Soğuk su dolaşım sistemi: 1 set

6Pompa gücü: 120 W × 1 birim (Yeni Dünya)

7. İki aşamalı su üfleyicisi: 1 ünite (hava kompresörü müşteri tarafından sağlanacaktır)

8Seramik kablo çubuğu ile donatılmış.



VI.Diametre ölçüsü: 1 set

1- Rist.

2Gerçek zamanlı çevrimiçi izleme sistemi

3Ölçüm doğruluğu: 0.001 mm

Ölçüm aralığı: 0.200 mm ∼10.00 mm


VII.İki tekerlekli kauçuk çekme ünitesi + sıcak hava üfleyicisi: bir set

1Çekilme yöntemi: çift rulo çekilme

2Çekme rulo malzemesi: ithalatlı kauçuk

3Düzenleme yöntemi: 304 paslanmaz çelik kurşun vida ile dikey ayarlama

4Sürüş yöntemi: eşzamanlı kemer sürüşü

5Çekim gücü: 1.5 kW servomotor

6Hız kontrolü: PLC kontrolü

7Çekim hızı: 0~300 m/min.

80,75 kW yüksek basınçlı üfleyici kurutma ünitesi


VIII.8 metrelik yatay gerilme tel depolama rafı, metre sayacı: bir

bir dizi

1Çubuk uzunluğu: 8 m.

2Yüksekliği: 1.97 m.

3Kablo depolama makaraları: ABS kablo depolama makaraları, 11 + 12 adet

4Kablo depolama uzunluğu: 150 m

5. 400 kW vitesli motor

6. 2,5 kg iki çubuklu manyetik toz


Yüksek hassasiyetli metre sayacı

VIIII.Tek istasyonlu servo sargı: 1 set

1. sarma bobin kapak: 1 set

2- Konumlandırma adımı motoru: 1 set

3Konum kontrol yöntemi: Leisi adım motor kontrolü

4. Spindle servo motoru 1.5 kW: 1 set

5Döner kontrol yöntemi: Servo kontrol

6Pnömatik rulo değiştirme fonksiyonu, rulosuz sarmalama yapabilir

7. Otomatik alarm ve ayarlanmış uzunluğa ulaştığında kapatma, ek iplik kırılma kapatma ile

8. Mükemmel istikrarla sabit iplik yatırma

9. 1 ¢ 5 kg ağırlığında malzeme makaraları ile uyumludur


Malzeme rulo spesifikasyonu depolama fonksiyonu ile donatılmış

Vakum Paketleme Makinesi 400G

VV.Renk Karıştırıcı 50 kg

VVI.100 kg kurutma makinesi + malzeme besleyicisi: 1 adet
