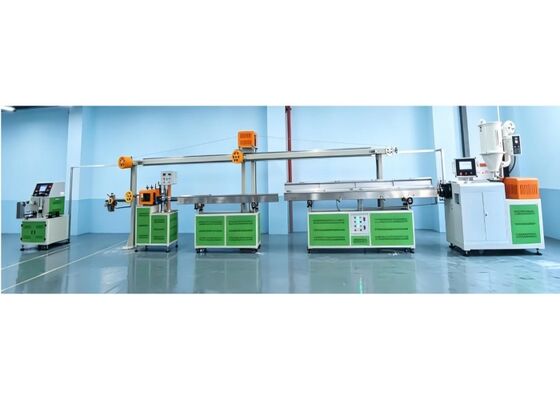

PFES3D-45 ABS/PLA 3D Baskı Filament Malzemeleri Tek Renkli Ekstrüde Makinesi Üretim hattı

              PFES3D-45 ABS/PLA 3D Yazıcı Filament Malzemeleri Tek Renkli Ekstrüzyon Makinesi Üretim Hattı

      Uygulama Alanları: 3D baskı en yeni baskı teknolojisidir. 3D yazıcılara olan talebin artmasıyla birlikte, 3D baskı filamentleri büyük bir pazar potansiyeline sahiptir ve öncelikli olarak 3D yazıcılarda kullanılır. Başlıca ABS, PLA, PETG ve TPU gibi 3D baskı filamentleri üretiyoruz, çapları 1,75 ila 3,0 mm arasında değişmektedir. Çap toleransı ±0,03 mm içinde kontrol edilebilir ve ekstrüzyon hızı dakikada 30 ila 180 metre arasında değişir, bu da düzgün filament sarımı sağlar.
Ana Teknik Parametreler: 2.1 Vida çapı: Ø45 mm 2.2 Uzunluk-çap oranı (L/D): 28:1 2.3 Vida hızı: 0–100 rpm (otomatik değişken frekanslı hız kontrolü) 2.4 Ekstrüzyon çıktısı: 25–30 kg/saat 2.5 Üretim hattı hızı: 30–180 m/dak (düz tel hizalamalı) 2.6 Merkez yüksekliği: 1,1 metre (yukarı, aşağı, sol ve sağ ayarlanabilir) 2.7 Üretim hattı boyutları: Uzunluk 15 m × Genişlik 2,5 m × Yükseklik 2,5 m 2.8 Üç fazlı voltaj: 380 V, 3 faz, 50 Hz 2.9 Toplam güç: 50 kW; gerçek ortalama güç tüketimi: 20 kWh/saat
Atölye gereksinimleri: 3.1 Atölye boyutları (U × G × Y): 25 m × 5 m × 3,5 m (önerilen taban alanı 300 metrekare veya daha fazla; zemin düz olmalıdır) 3.2 Sıcaklık ≤ 50 °C, nem ≤ %95 3.3 Güç kaynağı: üç fazlı beş telli sistem (yani üç canlı tel, bir nötr tel ve bir toprak teli), 380 V, 50 Hz 3.4 Atölye, 2 metreküp soğutma suyu tankı, bir hava kompresörü, dişli yağı ve 5 telli bir kablo ile donatılmış olmalıdır



PFES3D-45 tek vidalı ekstrüder:
Isıtma gücü: 10 kW;
Fan gücü: 0,5 kW;
Motor gücü: 11 kW;
Kurutma hunisi: 6,75 kW;
Ekstrüzyon kalıbı: 2 kW;
Sıcaklık kontrollü su tankı: 12,5 kW;
Soğutma suyu tankı: 0,9 kW;
Sıcak hava üfleyici: 0,75 kW;
Çift silindirli kauçuk çekme ünitesi: 1,5 kW;
Çift yönlü lazer çap ölçüm cihazı - Tel depolama rafı: 0,4 kW;
Tek istasyonlu servo sarıcı: 2 kW;
Ekipmanın toplam kurulu gücü: yaklaşık 50 kW;
Normal üretim sırasında elektrik tüketimi: yaklaşık 10–15 kW

Ekipman Şartnamesi

I. Paslanmaz Çelik 50 kg Kurutucu: 1 Adet
1. Kapasite: 50 kg
2. Isıtma gücü: 6 kW
3. Fan gücü: 0,75 kW
4. Ağırlık: 90 kg
5. Isıtma elemanının tabanında yanmaya neden olabilecek toz kalıntılarının birikmesini önleyen benzersiz eğimli sıcak hava kanalı tasarımına sahiptir.
6. Tambur ve iç bileşenler tamamen paslanmaz çelikten yapılmıştır.
7. Tambur, temizliği kolaylaştırmak ve malzeme değişimini hızlandırmak için tabandan ayrılabilir.
8. Hassas sıcaklık kontrolü için orantılı sapma göstergeli sıcaklık kontrol cihazı ile donatılmıştır.
Çift aşırı ısınma koruma sistemi, insan hatası veya mekanik arızadan kaynaklanan kazaların riskini azaltır.

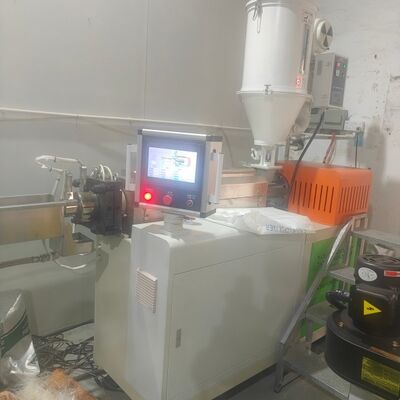

II.PFES3D-45 Monokrom 3D Filament Ekstrüder: Bir
set

1. Vida çapı: Ø45mm
3. Tel depolama makaraları: ABS tel depolama makaraları, 11 + 12 adet
3. Vida tipi: PLA, PEDG, ABS ve TPU için evrensel
4. Vida ve namlu yüksek kaliteli 38CrMoAlA nitrürlü çelikten üretilmiştir ve nitrürleme işleminden geçirilmiştir. Nitrürlü sertlik: vida ≥
740 HV; namlu ≥ 940 HV. Nitrürleme derinliği: vida
0,4–0,6 mm, namlu: 0,6–0,7 mm; her iki durumda da gevreklik
Sınıf 2'dir.
5. Gövde alaşımlı dökme çelikten yapılmıştır; üst ve alt gövdeler arasındaki temas yüzeyleri
hassas taşlanmıştır. Dişliler 40Cr'den yapılmış ve normalleştirme,
tavlama ve sertleştirme ısıl işleminden geçirilmiş, ardından dişli yüzeyi taşlama işlemi yapılmıştır.
Ra 0.8 yüzey pürüzlülüğü elde edilmiştir. Darbe emilimi,
aşınma direnci ve düşük gürültü seviyeleri sunarlar.
6. Dişli kutusu: Dişli kutusu (Bruker)
7. Motor gücü: 11 kW motor
8. Kontrol yöntemi: Değişken frekans kontrolü (Haipumonte)
9. Sıcaklık kontrol bölgeleri: 1,8 kW × 6 bölge
10. Soğutma bölgeleri: 120 W × 4 bölge
11. Isıtma halkaları: Paslanmaz çelik ısıtma halkaları
12. Katı hal röleleri: Yangming
13. PLC: Xinjie – 1 set
14. Sıcaklık kontrol modülü: Xinjie – 1 set
15. Alüminyum alaşımlı konsol kontrol kutusu: 1 adet
III.Hassas S136 ekstrüzyon kalıbı: bir set
1. Kalıp malzemesi: S136, ayna bitişli
2. Kısa yollu ve ölü köşesiz; bitmiş ürünler pürüzsüz bir yüzeye sahiptir

siyah noktalar gibi kusurlar olmadan ve hassas boyutsal doğruluk

3. 2,5 × 3,0 kalıp başlıkları ile donatılmıştır: her biri bir set

4. Kalıp başlıkları müşteri gereksinimlerini karşılamak üzere özelleştirilebilir

IIII.304 paslanmaz çelik sıcak su tankı: 1 set

1. Uzunluk: 4 m

2. Sıcak su tankı uzunluğu: 2 m



3. Ilık su tankı uzunluğu: 2 m

4. Tank malzemesi: 304 paslanmaz çelik, kalınlık: 1,5 mm

5. Tank taban çerçevesi: 1 adet (toz boyalı)

6. Malzeme: Q235 çelik (kaynaklı)

7. 304 sıcak su sirkülasyon sistemi: 2 set

8. Paslanmaz çelik su pompası gücü: 120 W × 2 adet (Yeni Bölgeler)

9. Isıtma ünitesi: 1 set

10. Isıtma gücü: 12 kW

11. Frenli tekerlekler: 4

12. Analog kadranlı sıcaklık göstergeleri: 2

13. Seramik kablo rakorları ile donatılmıştır

V.304 paslanmaz çelik soğutma tankı: bir set

1. Tank uzunluğu: 4 m

2. Tank malzemesi: 304 paslanmaz çelik, kalınlık: 1,5 mm



3. Tank taban çerçevesi: 1 adet (toz boyalı)

4. Malzeme: Q235 çelik (kaynaklı)

5. 304 soğuk su sirkülasyon sistemi: 1 set

6. Pompa gücü: 120 W × 1 adet (Yeni Dünya)

7. İki kademeli su üfleyici: 1 adet (hava kompresörü müşteri tarafından sağlanacaktır)

8. Seramik kablo rakorları ile donatılmıştır

VI.Çap ölçer: 1 set

1. Marka: Raist

2. Gerçek zamanlı çevrimiçi izleme sistemi



3. Ölçüm doğruluğu: 0,001 mm

Ölçüm aralığı: 0,200 mm–10,00 mm

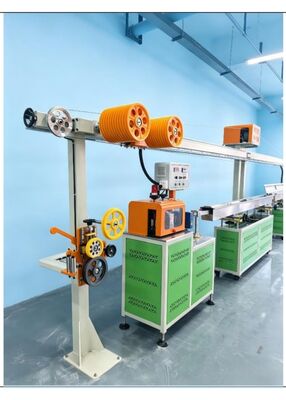

VII.Çift silindirli kauçuk çekme ünitesi + sıcak hava üfleyici: bir set

1. Çekme yöntemi: çift silindirli çekme

2. Çekme silindiri malzemesi: ithal kauçuk


3. Ayarlama yöntemi: 304 paslanmaz çelik sonsuz vida ile dikey ayarlama

4. Tahrik yöntemi: senkron kayış tahriki

5. Çekiş gücü: 1,5 kW servo motor

6. Hız kontrolü: PLC kontrolü

7. Çekiş hızı: 0–300 m/dak

8. 0,75 kW yüksek basınçlı üfleyici kurutma ünitesi

VIII.Metre sayacı ile 8 metrelik yatay gerilim teli depolama rafı: bir

set

1. Raf uzunluğu: 8 m


2. Yükseklik: 1,97 m

3. Tel depolama makaraları: ABS tel depolama makaraları, 11 + 12 adet

4. Tel depolama uzunluğu: 150 m

5. 400 kW redüktörlü motor

6. 2,5 kg çift şaftlı manyetik toz

Yüksek hassasiyetli metre sayacı

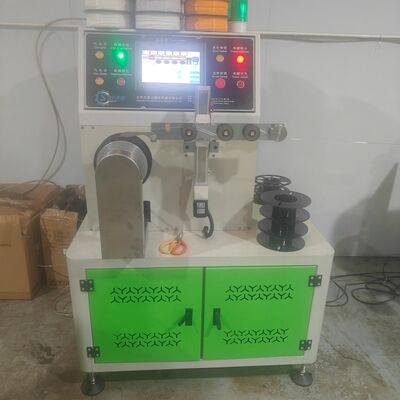

VIIII.Tek istasyonlu servo sarıcı: 1 set

1. Sarma makara durdurucu: 1 set


2. Konumlandırma kademeli motor: 1 set

3. Konumlandırma kontrol yöntemi: Leisi kademeli motor kontrolü

4. Mil servo motor 1,5 kW: 1 set

5. Mil kontrol yöntemi: servo kontrol

6. Pnömatik makara değiştirme fonksiyonu, makarasız sarım yapabilir

7. Ayarlanan uzunluğa ulaşıldığında otomatik alarm ve kapanma, ek olarak iplik kopması kapanması

8. Mükemmel stabilite ile kararlı iplik yerleştirme

9. 1–5 kg ağırlığındaki malzeme makaralarıyla uyumludur

Malzeme makarası spesifikasyon depolama fonksiyonu ile donatılmıştır

Vakum Paketleme Makinesi 400G

VV. Renk Karıştırıcı 50 kg


VVI.100 kg kurutma makinesi + malzeme besleyici: 1 adet
